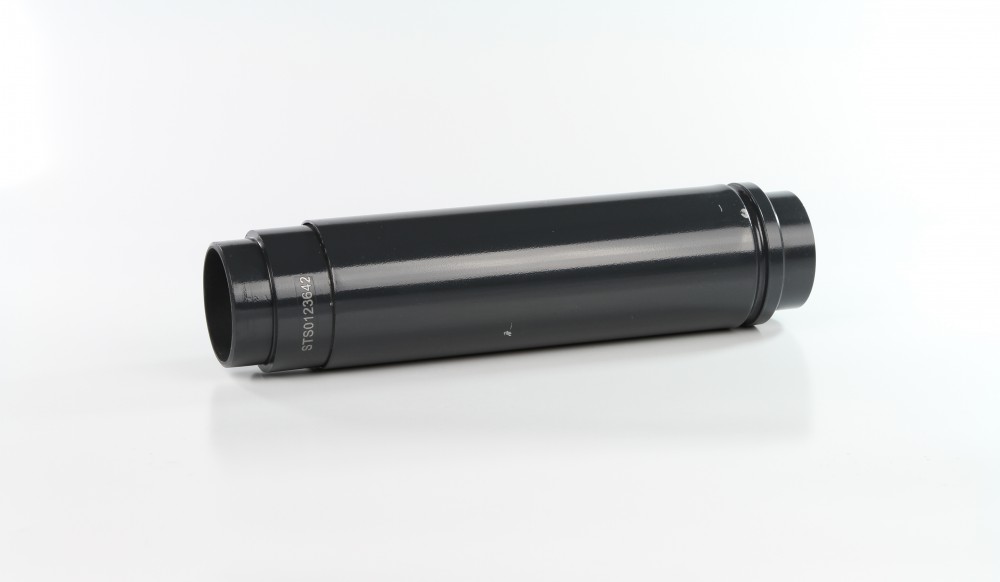

Осевой сильфонный компенсатор
PN16, DN65, перемещение +12/ - 28 мм, внутренняя гильза/внешний кожух
Осевые сильфонные компенсаторы Ридан предназначены для компенсации температурных удлинений в трубопроводах систем отопления, а также в промышленных системах при переносе других жидких сред не агрессивных к материалам, входящим в состав компенсатора. Применение качественных осевых сильфонных компенсаторов является оптимальным решением для обеспечения надежности и долговечности эксплуатации инженерных систем, в частности систем отопления и водоснабжения здания за счёт компенсации постоянного перепада температур и давления, различного рода вибраций и оседания фундамента и позволяет свести к минимуму затраты на ее обслуживание.
| Номинальный диаметр (DN), мм | 65 |
| Номинальное давление (PN), бар | 16 |
| D, мм | 76,1 |
| Масса, кг, не более | 3,5 |
| Присоединение к трубопроводу | под приварку |
| Испытательное давление (Pисп), бар | 20 |
| DN, мм | 65 |
| Температура рабочей среды, °С | от - 10 до +95 |
| I, мм | 129 |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие осевых сильфонныхкомпенсаторов Ридан техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.
Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы осевых сильфонных компенсаторов Ридан при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах. |
| Рабочая среда | вода, пар, водные растворы гликолей с концентрацией до 100% |
| Dmax, мм | 112 |
| L, мм | 250 |
| δN, мм | +12/ - 28=40 |
| d0, мм | 96 |
| S, см2 | 58,2 |
| N, Н/мм | 53 |
| Количество слоёв сильфона | 2 |
| Материал сильфона | Нержавеющая сталь |
| Материал патрубков | Углеродистая сталь |
| Комплектность | В комплект поставки входит:
- Осевой компенсатор Ридан. - Паспорт (в электронном виде). - Руководство по эксплуатации (в электронном виде). |
| Материал внутренней направляющей | Нержавеющая сталь |
| Материал защитного кожуха | Углеродистая сталь |
| T, мм | 2,9 |
