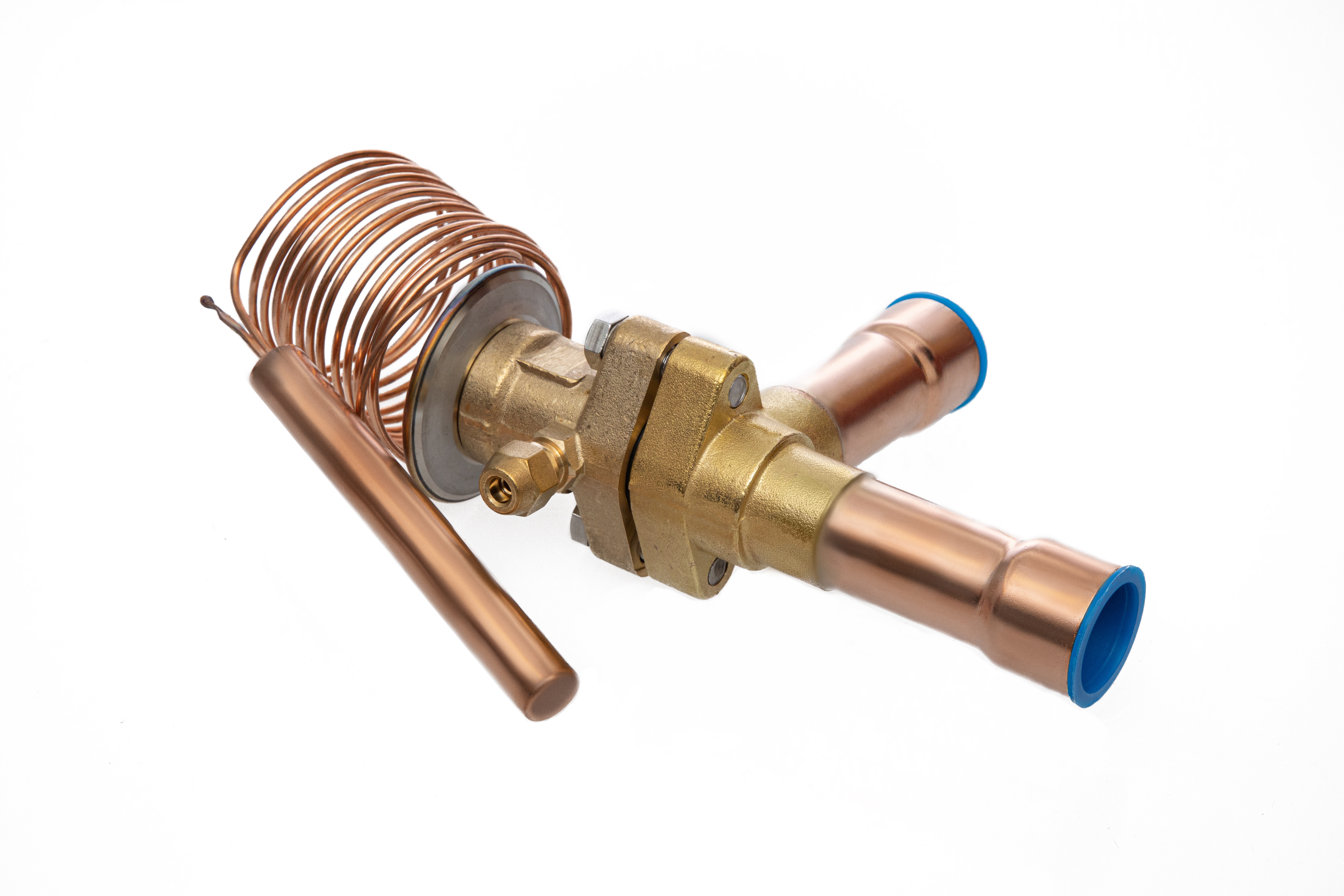

Клапан терморегулирующий
TE55-9.5, R404A, T кипения -40 - 10 ℃, угловой, присоединительные патрубки 1"1/8
Клапаны терморегулирующие типа TE предназначены для контроля перегрева хладагента на выходе из испарителя и поддержания его на заданном уровне. Клапаны поставляютсся в сборе и состоят из следующих комплектующих: элемент термостатический, клапанный узел и корпус клапана. Клапаны подходят для применения в системах холодоснабжения, шоковой заморозки, охлаждения жидкости, тепловых насосах и системах кондиционирования. Тип хладагента, для работы с которым предназначен клапан типа TE, указан на шильдике трв.
| H, мм | 65 |
| С, мм | 49 |
| Вес, кг | 1,4 |
| Тип присоединения | Под пайку ODF |
| Материал деталей изделия | Смотрите в руководстве по эксплуатации |
| Климатическое исполнение | УХЛ4 |
| Диапазон температур кипения, °C | N: - 40…+10 |
| Фазовое состояние | Газ/жидкость |
| Максимальное рабочее давление PB, бар | 30 |
| Хладагент | R404A |
| MOP | Без MOP |
| Длина капиллярной трубки, мм | 1500 |
| Максимальная температура корпуса клапана, °C | 150 |
| B, мм | 55 |
| F, мм | 122 |
| A, мм | 138 |
| G, мм | Ф13 |
| Тип исполнения | Угловой |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие клапанов терморегулирующих типа TE техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет 12 месяцев с указанной в транспортных документах даты продажи или 18 месяцев с даты производства. Срок службы клапанов терморегулирующих типа TE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с указанной в транспортных документах даты продажи. |
| Комплектность | В комплект поставки входит:
- клапан терморегулирующий типа TE - хомут для крепления термобаллона - упаковочная коробка - паспорт (предоставляется по запросу в электронной форме) - руководство по эксплуатации (предоставляется по запросу в электронной форме) |
| E, мм | 75 |
| I, мм | 65 |
| Присоединительные патрубки, дюйм | 1“1/8x1“1/8 |
| Qном., кВт* | 112,6 |
