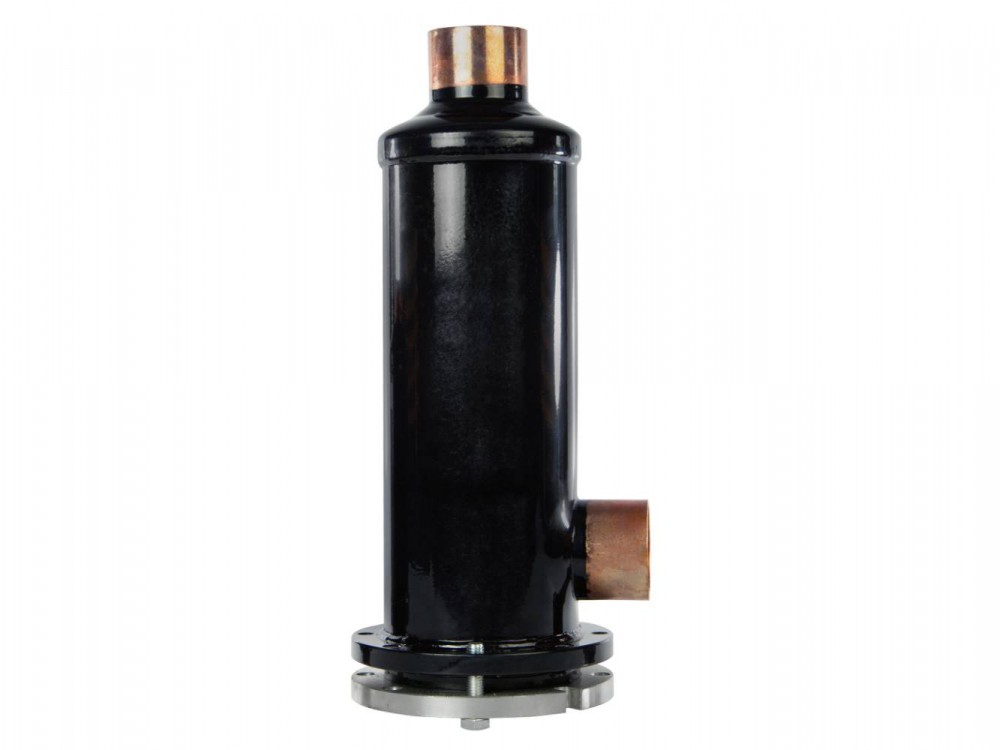

Корпус разборного фильтра DCR 14421s
присоединительные патрубки 2"5/8
Корпус фильтра типа DCR, (далее фильтр типа DCR) со сменным твердым сердечником (сердечниками) в зависимости от типа выбранного сердечника могут выполнять функции фильтров-осушителей, антикислотных фильтров или фильтров-очистителей, защищая холодильные установки и системы кондиционирования воздуха от влаги, кислот и твердых частиц. Твердый сердечник обеспечивает высокую производительность осушения и исключает образование кислот в системе. Фильтры типа DCR устанавливаются на жидкостной линии и линии всасывания систем охлаждения с одним или несколькими компрессорами. Материал корпуса - ST12 (сталь) Материал присоединительного патрубка - Q195(сталь)/TP2(медь) (зависит от модели). Фильтры типа DCR используются с сердечниками типов 48-DM, 48-DС, 48-SS, 48-DA.
Изготовление сердечников
- Сердечник 48-DM полностью изготовлен из материала типа «молекулярное сито» и оптимально подходит для работы с гидрофторуглеродными (ГФУ) хладагентами и полиэфирным (РОЕ) или полиалкиловым (PAG) маслами. Благодаря тому, что сердечники 48-DM не содержат активированного алюминия, они не оказывают влияния на присадки, содержащиеся в масле. Сердечник 48-DM совместим с хлорфторуглеродными (ХФУ) и гидрохлорфторуглеродными (ГХФУ) хладагентами. Он обладает высокой поглощательной способностью по отношению к влаге при низких и высоких температурах конденсации и эффективно защищает систему охлаждения от посторонних частиц
- Сердечник 48-DС на 80% изготовлен из материала «молекулярное сито» и на 20% из активированного алюминия и оптимизирован для работы с хлорфторуглеродными (ХФУ) и гидрохлорфторуглеродными (ГХФУ) хладагентами и минеральными или алкиловыми бензоловыми маслами. Сердечник 48-DС совместим с ГФУ хладагентами. Сердечник 48-DС поглощает влагу и кислоты, находящиеся в системе, во всем температурном диапазоне эксплуатации
- Сердечник 48-DА на 30% изготовлен из материала «молекулярное сито» и на 70% из активированного алюминия и предназначен для очистки системы от кислот, образовавшихся в результате сгорания обмоток электродвигателя. Совместим с ХФУ, ГХФУ и ГФУ-хладагентами. Сердечник 48-DA обладает высокой поглощательной способностью по отношению к кислотам и стандартной поглощательной способностью по отношению к воде
- Твердые сердечники всех типов изготавливаются из гранул стандартного размера и имеют оптимизированную структуру, позволяющую эффективно задерживать частицы грязи при минимальных потерях давления. Сердечники имеют высокую механическую прочность и устойчивы к перепадам давления и вибрации
Фильтры типа DCR используются с сетчатыми вставками типа 48-SS, совместимыми со всеми типами хладагентов. Вставки типа 48-SS эффективно задерживают частицы грязи размером свыше 15 мкм. Они устанавливаются непосредственно в корпус фильтра типа DCR и предназначены для использования на линиях всасывания или на жидкостных линиях.
| Количество сердечников | 3 |
| Тип присоединения | Под пайку ODF |
| Климатическое исполнение | УХЛ4 |
| Фазовое состояние | Газ |
| C, мм | 106 |
| Присоединительные патрубки, дюйм | 2 5/8" |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие фильтра типа DCR техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы фильтра типа DCR при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа. |
| Диапазон температур, °C | - 40→70 |
| Тип хладагента | ХФУ, ГХФУ и ГФУ (группа опасности 2) |
| Макс. раб. давление, бар | 45 |
| Комплектность | В комплект поставки входят:
- корпус фильтра типа - упаковочная коробка - паспорт (предоставляется по запросу в электронной форме) - руководство по эксплуатации (предоставляется по запросу в электронной форме) |
| B, мм | 443,5 |
| A, мм | 535,5 |
| Вес,* кг | 7,9 |
| Номинальный диаметр DN, мм | 65 |
| D, мм | 67 |
