Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.
Пластинчатые паяные теплообменники типа BPHE доступны с 2 - мя различными типами пластин с шевронными гофрами «в ёлочку». Пластины в свою очередь образуют 3 вида каналов, которые определяют тепловые и гидравлические характеристики теплообменника.
Типы теплообменников
- Теплообменные пластины типа H имеют тупоугольные гофры, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости.
- Теплообменные пластины типа L имеют остроугольные гофры, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена.
- H - каналы образуются с использованием двух H - пластин, характеризуются высоким перепадом давления и высокой теплопередачей. Оптимальны для режимов работы с высоким значением термодинамической длины Θ – снижение температуры, отнесенное к средней разности температур.
- L - каналы образуются с использованием двух L - пластин, характеризуются более низким коэффициентом теплопередачи и меньшим перепадом давления. Оптимальны для режимов работы с низким значением термодинамической длины Θ.
- M - каналы образуются с использованием одной H - пластины и одной L - пластины, характеризуются средним коэффициентом теплопередачи и средним перепадом давления. Оптимальны для режимов работы со средним значением термодинамической длины Θ.
| Комплектность | В комплект поставки входит:
- теплообменник пластинчатый типа BPHE, ; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме); |
| Гарантийные обязательства | Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией. Гарантийный срок на теплообменников Ридан составляет 12 месяцев с даты отгрузки со склада (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования).
Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада, указанной в транспортных документах. |
| Количество пластин | 46 |
| Тип рабочей среды | негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей |
| Климатическое исполнение | УХЛ 4 |
| Расчетное давление, бар | 30 |
| Рабочее давление, бар | 30 |
| Наличие дистрибьютора | есть |
| Количество контуров | два |
| Диапазон рабочих температур среды/стенки | от - 196 до+225C |
| Группы сред согласно ТР ТС 032 | Жидкости 1 и 2 группы опасности, газы 2 группы опасности |
| Присоединительный штуцер Q3 (H - пайка, L - наружная резьба, N - внутренняя резьба, присоединение два в одном: iso - наружная резьба/пайка, S050 - адаптер под датчик температуры) | H7/8'' |

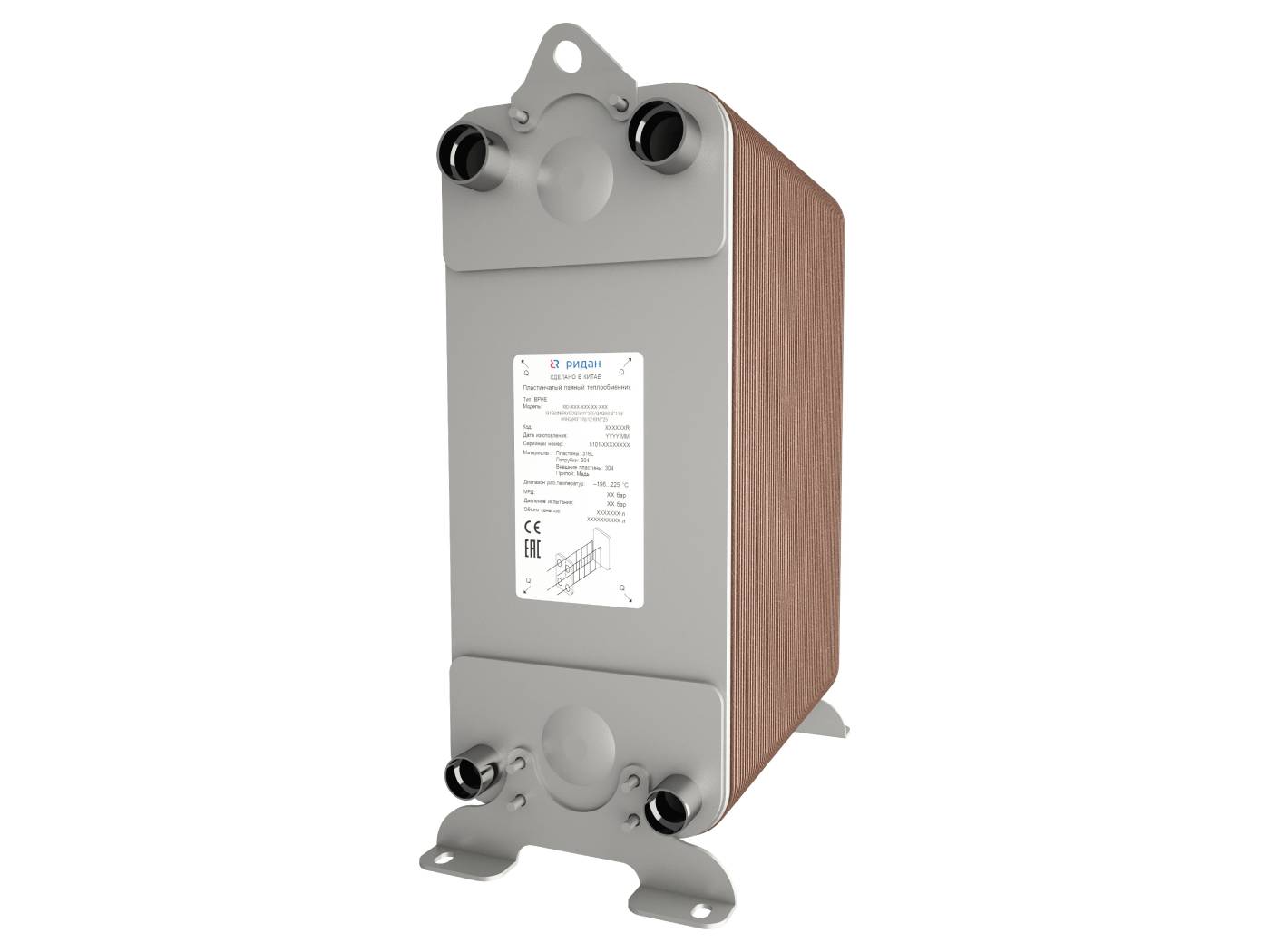

| Модель | RD - 210 - 46 - 3,0 - HDQ |
| Пробное давление, бар | 45 |
| Масса теплообменника (нетто), кг | 46 |
| Вместимость канала Q3Q6/Q5Q4, л | 5,25 |
| Присоединительный штуцер Q6 (H - пайка, L - наружная резьба, N - внутренняя резьба, присоединение два в одном: iso - наружная резьба/пайка, S050 - адаптер под датчик температуры) | H1''5/8 |
| Габаритные размеры (ВхШхГ), мм | 739x322x128 |
| A,мм | 128 |
| Присоединительный штуцер Q2 (H - пайка, L - наружная резьба, N - внутренняя резьба, присоединение два в одном: iso - наружная резьба/пайка, S050 - адаптер под датчик температуры) | H2'' |
| Присоединительный штуцер Q1 (H - пайка, L - наружная резьба, N - внутренняя резьба, присоединение два в одном: iso - наружная резьба/пайка, S050 - адаптер под датчик температуры) | H2'' |
| Присоединительный штуцер Q4 (H - пайка, L - наружная резьба, N - внутренняя резьба, присоединение два в одном: iso - наружная резьба/пайка, S050 - адаптер под датчик температуры) | H1''5/8 |
| Присоединительный штуцер Q5 (H - пайка, L - наружная резьба, N - внутренняя резьба, присоединение два в одном: iso - наружная резьба/пайка, S050 - адаптер под датчик температуры) | H7/8'' |
| Вместимость канала Q1Q2, л | 11,5 |
